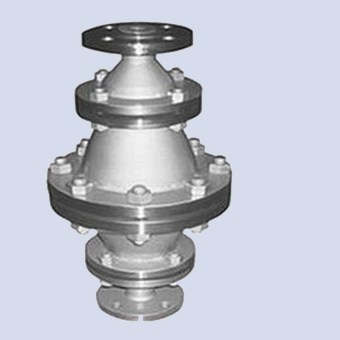

FPA/FPB天然气阻火器

FPA/FPB天然气阻火器

FPA/FPB天然气阻火器概述:

天然气阻火器结构特点:天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。

FPA/FPB天然气阻火器

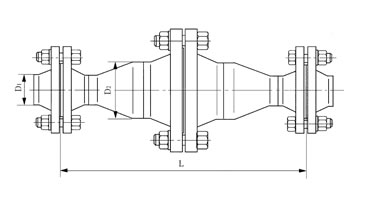

天然气阻火器主要外形及连接尺寸:

型号 公称直径
DN
D1 D2 L
PN1.0MPa PN1.6MPa PN2.5MPa PN4.0MPa
FPB-15 15 18×3 57×3.5 330 330 330 330
FPB-20 20 25×3 57×3.5 330 330 340 340
FPB-25 25 32×3.5 73×4 365 365 375 375
FPB-32 32 38×3.5 73×4 375 375 390 390
FPB-40 40 45×3.5 89×4 375 375 405 410
FPB-50 50 57×3.5 108×4 420 420 445 465
FPB-65 65 73×4 133×4.5 485 485 515 520
FPB-80 80 89×4 159×4.5 505 505 560 560
FPB-100 100 108×4 219×6 555 555 600 645
FPB-125 125 133×4.5 273×8 615 615 670 720
FPB-150 150 159×4.5 325×8 665 665 735 800
FPB-200 200 219×6 377×9 940 940 1015 1100
FPB-250 250 273×8 480×10 1030 1030 1150 1265
FPB-300 300 325×8 529×10 1295 1295 1430 1545
FPB-350 350 377×9 630×12 1300 1300 1430 1545

注:1、FPB型天然气阻火器产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明!
