H77H 对夹式蝶型止回阀

H77H 对夹式蝶型止回阀

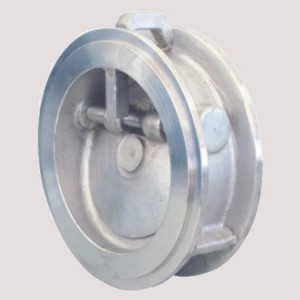

H77H对夹式蝶型止回阀概述:
止回阀安装在管路系统,其主要作用是防止介质倒流,止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀,这种传统的止回阀体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短。
我公司针对传统结构止回阀存在的问题,以美国API标准和德国DIN标准为依据,结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验,研制开发了H76型、H77型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品,经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用,效果良好,深受用户好评。

H77H对夹式蝶型止回阀结构特点:
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高。

一、H77H对夹式止回阀主要技术参数

型 号 公称压力 试验压力PS(MPa) 工作温度
(℃)
适用介质
PN(MPa) 壳体 密封
1Jl77X
LJH77H
LJH77Y
LJll77W
1.0 1.5 1.1 软密封:
100~225
硬密封
200~550
水、
油品、
气体、
硝酸等
1.6 2.4 1.76
2.5 3.75 2.75
1.0 6.0 4.4
6.4 9.6 7.0

二、H77H对夹式止回阀主要零件材料

零件名称 材 料
H77X-10C、25 16、40 H77H-16C、40 25、64 H77Y25I 40I164I H77W10C、25 16C、40 H77W-10P、25P 16P、40P
阀体、蝶板 铸钢WCB 铬钼钢 铸钢WCB lCrl8Ni9Ti
阀杆 2Crl3 lCrl8N19Tl 20r13
阀体密封副 堆焊合金钢 堆焊硬质合金
助关弹簧 lCrl8N19Ti 耐热合金 1Crl8Ni9Ti

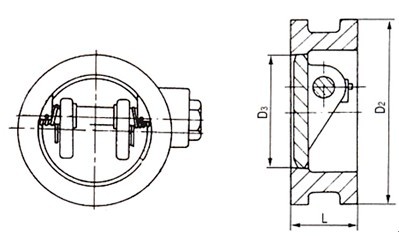

三、H77H对夹式止回阀主要外形尺寸

H77H对夹式止回阀

公称通径
DN(mm)
L D2 D3 公称通径
DN(ram)
L D2 D3
H77X H77H
H77Y
H77W
H77X H77H
H77Y
H77W
50 43 100 43 46 400 140 485 376 390
80 64 1 05 7l 80 d50 152 545 427 427
100 64 155 91 5 94 500 152 608 479 490
125 70 185 115 118 600 178 718 579 588
150 76 210 14l 145 700 229 800 675 686
200 89 265 191 200 800 241 905 774 784
250 114 320 230 250 900 241 1005 875
300 114 375 290 300 1000 300 lll5 974
350 127 435 340 340 1200 360 1325 1165
