美标截止阀

美标截止阀



一、J41W美标截止阀概述:

 法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.

二、J41W美标截止阀结构特点:

①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。

②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。

③关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。

 ④阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。

⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。

⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

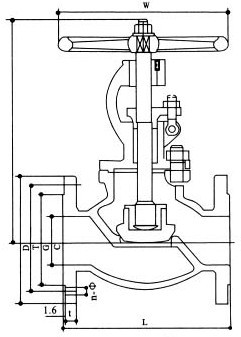

三、J41W美标截止阀结构图片:


四、J41W美标截止阀设计标准:

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力温度

测 标准

ANSI B16.34 BS1873

ANSI B16.10

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 598

五、J41W美标截止阀试验压力

公称压力PN(Lb)

强度试验

气密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

1630

900

23.0

3330

17.0

2445

1500

38.4

5560

28.2

4080

2500

64.0

9255

47.0

6790

六、J41W美标截止阀主要零件材料及性能:

体、盖阀杆密封面垫片(环)填料工作温度适用介质
WCB2Cr13

13Cr
STL
 体材料
With Body
Material 尼龙
Nylon

增强柔性石l墨

13Cr/柔性石墨

Enhanced
Flexible
Graphite
1Cr13/Flexible
Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨

增强柔性石墨

Flexible
Graphite
Enhanced
Flexible
Graphite
SFB/260
SFP/260
PTFE

425

蒸汽
油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

425
WC6540
WC9570
C5 C12540
CF8F304

  200

硝酸
醋酸
尿素
Nitric
acid
Acetic
acid

CF8MF316
CF3F304L
CF3MF316L


七、J41W美标截止阀主要尺寸及重量:

DN

150Lb

重量

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

108

89

60.5

35

11.2

4-16

241

100

6.9

20

3/4

117

98

69.9

43

12.7

4-16

241

100

9.8

25

1

127

108

79.2

51

14.2

4-16

242

125

13.5

32

11/4

140

117

89

63

16

4-16

280

160

19.5

40

11/2

165

127

98.6

73

17.5

4-16

286

160

28.5

50

2

203

152

120.7

92

19

4-19

368

200

18

65

21/2

216

178

139.7

105

22.4

4-19

387

200

30

80

3

241

190

152.4

127

24

4-19

411

250

41

100

4

292

229

190.5

157

24

4-19

454

250

64

125

5

356

254

216.0

186

24

8-22.5

455

350

86

150

6

406

279

241.3

216

25.4

8-22.5

541

350

113

200

8

495

343

298.5

270

28.4

8-22.5

651

450

178

250

10

622

406

362.0

324

30.2

12-25.4

800

450

270

300

12

698

483

431.8

381

32

12-25.4

1231

600

350

350

14

787

533

476.3

413

35

12-29

1450

600

460

400

16

914

597

539.8

470

36.6

26-29

1645

600

590



DN

300Lb

重量

15

1/2

152

95

66.5

35

14.2

4-16

241

140

7.7

20

3/4

178

117

82.5

43

16

4-19

241

140

11.3

25

1

203

123

89

51

17.5

4-19

283

160

16.8

32

11/4

216

133

98.5

63

19

4-19

320

200

21.2

40

11/2

229

155

114.3

73

20.6

4-22.5

322

200

32.6

50

2

267

165

127

92

22.4

8-19

399

200

25

65

21/2

292

190

149.4

105

25.4

8-22.5

438

250

30

80

3

318

210

168.1

127

28.4

8-22.5

464

280

35

100

4

356

254

200.2

157

31.8

8-22.5

565

350

56

125

5

400

279

235

186

35

8-22.5

614

350

96

150

6

444

318

269.7

216

36.6

12-25.4

717

400

120

200

8

559

381

330.2

270

41.2

12-25.4

930

500

212

250

10

622

444

387.4

324

47.8

16-28.5

1012

550

330

300

12

711

521

450.8

381

50.8

16-32

1231

600

472

350

14

762

584

514.4

413

54

20-32

1450

600

715

400

16

864

648

571.5

470

57.2

20-35

1645

600

920



DN

600Lb

重量

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

165

95

66.5

35

14.5

4-16

285

100

7.8

20

3/4

190

117

82.5

43

16

4-19

285

125

12.5

25

1

216

124

89

51

17.5

4-19

313

160

17.5

32

11/4

229

133

98.5

63

21

4-19

328

160

23.5

40

11/2

241

156

114.3

73

22.5

4-22.5

365

180

38.5

50

2

292

165

127

92

33

8-19

444

200

35

65

21/2

330

190

149.4

105

36

8-22.5

483

250

50

80

3

356

210

168.1

127

39

8-22.5

533

250

60

100

4

432

273

216

157

45

8-25.4

622

350

110

125

5

508

330

266.7

186

52

8-28.5

750

350

200

150

6

559

356

292.1

216

55

12-28.5

800

450

230

200

8

660

419

349.3

270

63

12-32

927

500

410

250

10

787

508

431.8

324

71

16-35

1257

600

625

300

12

838

559

489

381

74

20-35

1468

680

860
