JGD单球可曲挠橡胶接头

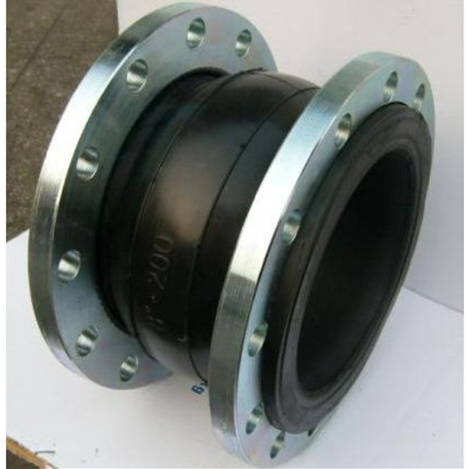

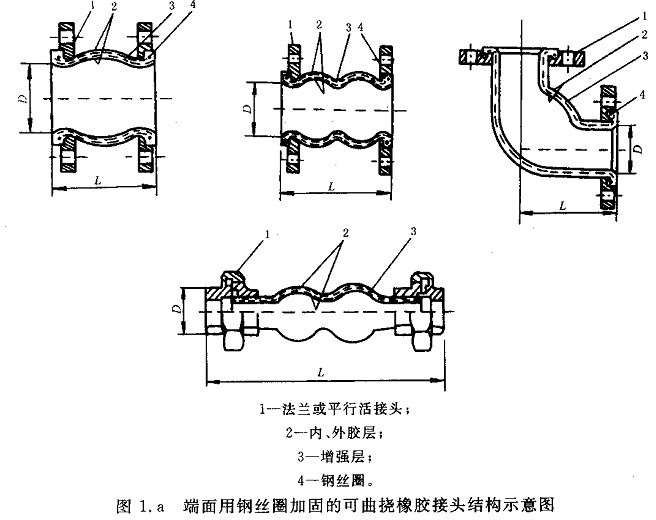

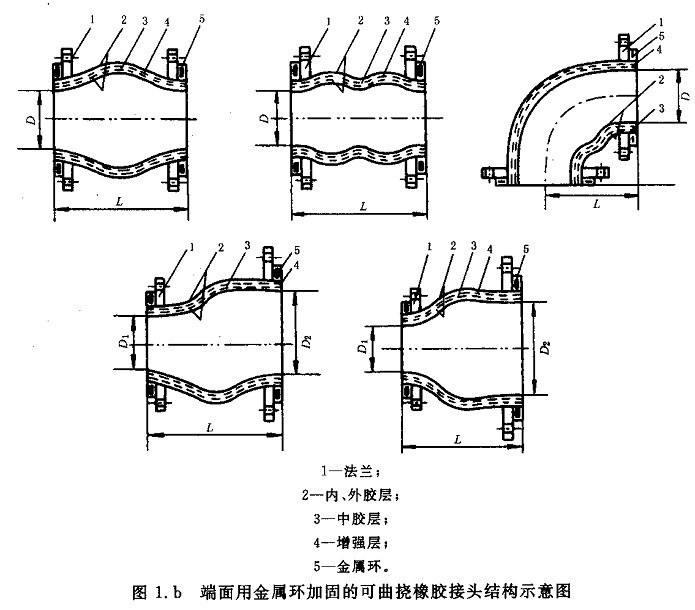

可曲挠单球橡胶接头又称橡胶软接头、橡胶软连接、橡胶伸缩节、橡胶膨胀节、管道减震器、避震喉等。该产品是金属管道的柔性连接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。
可曲挠单球橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
性能特点:
1、橡胶接头可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。
2、根据材料不同橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。
3、橡胶接头材料属极性橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。
4、如橡胶接头架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5、如橡胶接头管路压力过高时,应用极限螺栓将两端法兰连在一起。
项目 | 型号 | JGD-1 | JGD-2 | JGD-3 |
工作压力MPa(kgf/cm2 ) | 1(10) | 1.6(16) | 2.5(25) | |
爆破压力MPa(kgs/cm2 ) | 2(20) | 3(30) | 4.5(45) | |
真空度KPa(mm/Hg) | 53.3(400) | 86.7(650) | 100(750) | |
适用温度℃ | -15℃~115℃特殊可达-30℃~250℃ | |||
适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等 |
公称通径DN | 长度 L mm | 法兰厚度 b mm | 螺栓n | 螺栓孔直br>mm | 螺栓孔中br>圆直径D1mm | 轴向位移mm | 横向位移 | 偏转角度 | ||
mm | 英寸 | 伸长 | 压缩 | |||||||
32 | 1.25 | 90 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
150 | 6 | 180 | 24 | 8 | 23 | 240 | 12 | 20 | 14 | 15 |
200 | 8 | 210 | 24 | 8 | 23 | 295 | 16 | 25 | 22 | 15 |
250 | 10 | 230 | 26 | 12 | 23 | 350 | 16 | 25 | 22 | 15 |
300 | 12 | 245 | 28 | 12 | 23 | 400 | 16 | 25 | 22 | 15 |
350 | 14 | 255 | 28 | 16 | 23 | 460 | 16 | 25 | 22 | 15 |
400 | 16 | 255 | 30 | 16 | 25 | 515 | 16 | 25 | 22 | 15 |
450 | 18 | 255 | 30 | 20 | 25 | 565 | 16 | 25 | 22 | 15 |
500 | 20 | 255 | 32 | 20 | 25 | 620 | 16 | 25 | 22 | 15 |
600 | 24 | 260 | 36 | 20 | 30 | 725 | 16 | 25 | 22 | 15 |
700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
800 | 32 | 260 | 38 | 24 | 34 | 950 | 16 | 25 | 22 | 15 |
900 | 36 | 260 | 42 | 28 | 34 | 1050 | 16 | 25 | 22 | 15 |
1000 | 40 | 260 | 44 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 |
1200 | 48 | 260 | 48 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 |
1400 | 56 | 350 | 44 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 |
1600 | 64 | 350 | 46 | 40 | 34 | 1760 | 25 | 35 | 30 | 10 |
1800 | 72 | 350 | 52 | 44 | 41 | 1970 | 25 | 35 | 30 | 10 |
2000 | 80 | 420 | 54 | 48 | 48 | 2180 | 25 | 35 | 30 | 10 |
2200 | 88 | 400 | 40 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 |
2400 | 96 | 400 | 41 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 |
2600 | 104 | 450 | 42 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 |
2800 | 112 | 450 | 45 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 |
3000 | 120 | 450 | 50 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 |
注:
1.特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92
2.DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa
3.DN700-DN1200工作压力1.0MPa,DN1400工作压力0.6MPa,DN1600-DN1800工作压力0.4MPa,法兰按0.6MPa选取.
DN2000工作压力 2.5MPa,法兰按0.6MPa压力选取
4.悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置
5.用户使用橡接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰.
