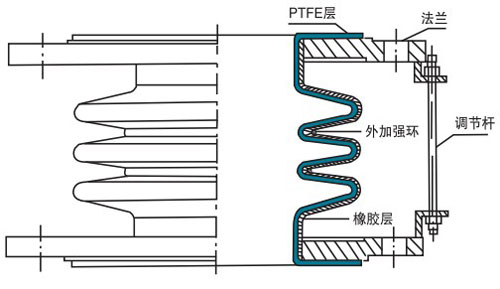

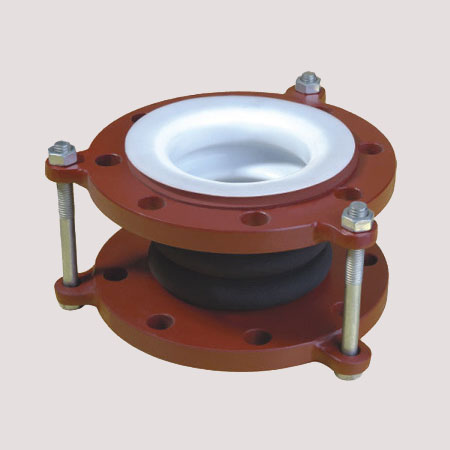

四氟橡胶复合补偿器
遵循规范 | STANDARD |
设计与制造 | (企业标准)Q/DFL 12-99 |
结构长度 | (企业标准)Q/DFL 13-99 |
法兰尺寸 | JB78(或按合同要求) |
压力实验 | GB/T 13927 |
公称通径 DN (mm) | 型号 | 波数 n | 设计长度 L0 (mm) | 轴向衬偿量 △ X (mm) | 径向衬偿量 △ Y (mm) | 角向衬偿量 △ θ (°) | 公称压力 PN (MPa) |
25 | FXZ25X3 | 3 | 78 | ±15 | 8 | 25 | 0.6 |
FXZ25X4 | 4 | 96 | ±20 | 10 | 28 | 0.6 | |
FXZ25X5 | 5 | 114 | ±25 | 12 | 30 | 0.6 | |
FXZ25X6 | 6 | 132 | ±30 | 12 | 32 | 0.6 | |
32 | FXZ32X3 | 3 | 78 | ±15 | 8 | 25 | 0.6 |
FXZ32X4 | 4 | 96 | ±20 | 10 | 28 | 0.6 | |
FXZ32X5 | 5 | 114 | ±25 | 11 | 30 | 0.6 | |
FXZ32X6 | 6 | 132 | ±30 | 12 | 32 | 0.6 | |
40 | FXZ40X3 | 3 | 92 | ±18 | 8 | 25 | 0.6 |
FXZ40X4 | 4 | 113 | ±25 | 10 | 28 | 0.6 | |
FXZ40X5 | 5 | 134 | ±33 | 11 | 30 | 0.6 | |
FXZ40X6 | 6 | 155 | ±40 | 12 | 32 | 0.6 | |
50 | FXZ50X3 | 3 | 98 | ±18 | 10 | 25 | 0.6 |
FXZ50X4 | 4 | 122 | ±25 | 14 | 28 | 0.6 | |
FXZ50X5 | 5 | 145 | ±33 | 16 | 30 | 0.6 | |
FXZ50X6 | 6 | 170 | ±40 | 18 | 32 | 0.6 | |
65 | FXZ65X3 | 3 | 105 | ±20 | 16 | 25 | 0.6 |
FXZ65X4 | 4 | 131 | ±27 | 21 | 28 | 0.6 | |
FXZ65X5 | 5 | 154 | ±34 | 23 | 30 | 0.6 | |
FXZ65X6 | 6 | 183 | ±41 | 25 | 32 | 0.6 | |
80 | FXZ80X3 | 3 | 110 | ±20 | 16 | 25 | 0.6 |
FXZ80X4 | 4 | 137 | ±27 | 21 | 28 | 0.6 | |
FXZ80X5 | 5 | 164 | ±34 | 23 | 30 | 0.6 | |
FXZ80X6 | 6 | 191 | ±41 | 25 | 32 | 0.6 | |
100 | FXZ100X3 | 3 | 115 | ±25 | 16 | 22 | 0.6 |
FXZ100X4 | 4 | 143 | ±32 | 21 | 28 | 0.6 | |
FXZ100X5 | 5 | 171 | ±39 | 23 | 30 | 0.6 | |
FXZ100X6 | 6 | 199 | ±46 | 25 | 32 | 0.6 | |
125 | FXZ125X3 | 3 | 123 | ±27 | 15 | 19 | 0.6 |
FXZ125X4 | 4 | 154 | ±34 | 21 | 24 | 0.6 | |
FXZ125X5 | 5 | 185 | ±41 | 24 | 26 | 0.6 | |
FXZ125X6 | 6 | 216 | ±48 | 28 | 28 | 0.6 | |
150 | FXZ150X3 | 3 | 123 | ±27 | 12 | 16 | 0.4 |
FXZ25X4 | 4 | 155 | ±34 | 20 | 20 | 0.4 | |
FXZ25X5 | 5 | 187 | ±41 | 24 | 24 | 0.4 | |
FXZ25X6 | 6 | 219 | ±48 | 26 | 26 | 0.4 | |
200 | FXZ25X3 | 3 | 150 | ±27 | 12 | 14 | 0.4 |
FXZ150X4 | 4 | 188 | ±34 | 20 | 18 | 0.4 | |
FXZ150X5 | 5 | 226 | ±41 | 24 | 20 | 0.4 | |
FXZ150X6 | 6 | 264 | ±48 | 26 | 22 | 0.4 | |
250 | FXZ25X3 | 3 | 160 | ±27 | 9 | 11 | 0.25 |
FXZ250X4 | 4 | 200 | ±34 | 16 | 14 | 0.25 | |
FXZ250X5 | 5 | 240 | ±41 | 18 | 15 | 0.25 | |
FXZ250X6 | 6 | 280 | ±48 | 20 | 18 | 0.25 | |
300 | FXZ300X3 | 3 | 180 | ±27 | 8 | 8 | 0.25 |
FXZ300X4 | 4 | 228 | ±34 | 14 | 14 | 0.25 | |
FXZ300X5 | 5 | 276 | ±41 | 16 | 16 | 0.25 | |
FXZ300X6 | 6 | 324 | ±48 | 18 | 18 | 0.25 | |
350 | FXZ350X3 | 3 | 188 | ±27 | 7 | 8 | 0.25 |
FXZ350X4 | 4 | 238 | ±37 | 12 | 10 | 0.25 | |
FXZ350X5 | 5 | 288 | ±41 | 15 | 14 | 0.25 | |
FXZ350X6 | 6 | 338 | ±48 | 16 | 16 | 0.25 | |
400 | FXZ400X3 | 3 | 230 | ±30 | 6 | 7 | 0.15 |
FXZ400X4 | 4 | 270 | ±35 | 10 | 9 | 0.15 | |
FXZ400X5 | 5 | 280 | ±42 | 15 | 10 | 0.15 | |
FXZ400X6 | 6 | 325 | ±49 | 16 | 12 | 0.15 | |
450 | FXZ450X3 | 3 | 230 | ±30 | 5 | 6 | 0.15 |
FXZ450X4 | 4 | 270 | ±35 | 9 | 8 | 0.15 | |
FXZ450X5 | 5 | 290 | ±42 | 12 | 9 | 0.15 | |
FXZ450X6 | 6 | 340 | ±49 | 14 | 10 | 0.15 | |
500 | FXZ500X3 | 3 | 230 | ±30 | 5 | 6 | 0.15 |
FXZ500X4 | 4 | 270 | ±35 | 9 | 8 | 0.15 | |
FXZ500X5 | 5 | 290 | ±42 | 11 | 9 | 0.15 | |
FXZ500X6 | 6 | 340 | ±49 | 13 | 10 | 0.15 | |
1000 | FXZ1000 | 1 | 250 | ±20 | 10 | 2.2 | 0.10 |
1200 | FXZ1200 | 1 | 250 | ±20 | 10 | 19 | 0.10 |
1400 | FXZ1400 | 1 | 250 | ±20 | 10 | 1.6 | 0.08 |
1500 | FXZ1500 | 1 | 280 | ±20 | 10 | 1.5 | 0.08 |
1600 | FXZ1600 | 1 | 280 | ±20 | 10 | 1.4 | 0.05 |
1800 | FXZ1800 | 1 | 280 | ±20 | 10 | 1.2 | 0.05 |
2000 | FXZ2000 | 1 | 300 | ±20 | 10 | 1.1 | 0.03 |
2200 | FXZ2200 | 1 | 300 | ±20 | 10 | 1.0 | 0.03 |
2400 | FXZ2400 | 1 | 300 | ±20 | 15 | 0.9 | 0.03 |
2600 | FXZ2600 | 1 | 300 | ±20 | 15 | 0.8 | 0.03 |
2800 | FXZ2800 | 1 | 300 | ±20 | 15 | 0.8 | 0.03 |
3000 | FXZ3000 | 1 | 300 | ±20 | 15 | 0.7 | 0.01 |
3200 | FXZ3200 | 1 | 300 | ±20 | 15 | 0.7 | 0.01 |
3400 | FXZ3400 | 1 | 300 | ±20 | 15 | 0.6 | 0.01 |
3600 | FXZ3600 | 1 | 300 | ±20 | 20 | 0.6 | 0.01 |
3800 | FXZ3800 | 1 | 300 | ±20 | 20 | 0.6 | 0.01 |
4000 | FXZ4000 | 1 | 300 | ±20 | 20 | 0.5 | 0.01 |
4200 | FXZ4200 | 1 | 300 | ±20 | 20 | 0.5 | 0.01 |
4400 | FXZ4400 | 1 | 300 | ±20 | 20 | 0.5 | 0.01 |
4600 | FXZ4600 | 1 | 300 | ±20 | 20 | 0.4 | 0.01 |
4800 | FXZ4800 | 1 | 300 | ±20 | 20 | 0.4 | 0.01 |
5000 | FXZ5000 | 1 | 300 | ±20 | 20 | 0.4 | 0.01 |
5400 | FXZ5400 | 1 | 300 | ±20 | 20 | 0.4 | 0.01 |
5800 | FXZ5800 | 1 | 300 | ±20 | 20 | 0.3 | 0.01 |
6000 | FXZ6000 | 1 | 300 | ±20 | 20 | 0.3 | 0.01 |
遵循规范 | STANDARD |
设计与制造 | (企业标准)Q/DFL 12-99 |
结构长度 | (企业标准)Q/DFL 13-99 |
法兰尺寸 | JB78(或按合同要求) |
压力实验 | GB/T 13927 |
公称通径 DN (mm) | 型号 | 波数 n | 设计长度 L0 (mm) | 轴向衬偿量 △ X (mm) | 径向衬偿量 △ Y (mm) | 角向衬偿量 △ θ (°) | 公称压力 PN(MPa) | |
正压 | 负压 | |||||||
300 | 3003 | 3 | 180 | 27 | 8 | 5.5 | 0.25 | -0.09 |
3004 | 4 | 228 | 33 | 10 | 7.5 | 0.25 | -0.09 | |
350 | 3503 | 3 | 188 | 27 | 8 | 4.5 | 0.25 | -0.09 |
3504 | 4 | 238 | 33 | 10 | 6.5 | 0.25 | -0.09 | |
400 | 4003 | 3 | 230 | 30 | 8 | 4 | 0.15 | -0.09 |
4004 | 4 | 270 | 35 | 10 | 6 | 0.15 | -0.09 | |
450 | 4503 | 3 | 230 | 30 | 8 | 3.5 | 0.15 | -0.09 |
4504 | 4 | 270 | 35 | 10 | 5.5 | 0.15 | -0.09 | |
500 | 5003 | 3 | 230 | 30 | 8 | 3 | 0.15 | -0.09 |
5004 | 4 | 270 | 35 | 10 | 5 | 0.15 | -0.09 | |
600 | 6003 | 3 | 250 | 30 | 8 | 2.9 | 0.15 | -0.09 |
6004 | 4 | 300 | 35 | 10 | 4.8 | 0.15 | -0.09 | |
700 | 7003 | 3 | 250 | 30 | 5 | 2.7 | 0.15 | -0.09 |
7004 | 4 | 300 | 35 | 8 | 4.5 | 0.15 | -0.09 | |
800 | 8003 | 3 | 250 | 30 | 5 | 2.6 | 0.15 | -0.09 |
8004 | 4 | 300 | 35 | 8 | 4.0 | 0.15 | -0.09 | |
900 | 9003 | 3 | 300 | 30 | 5 | 2.5 | 0.15 | -0.09 |
9004 | 4 | 360 | 35 | 8 | 3.8 | 0.15 | -0.09 | |
1000 | 10003 | 3 | 300 | 30 | 5 | 2.4 | 0.1 | -0.08 |
10004 | 4 | 360 | 35 | 8 | 3.4 | 0.1 | -0.08 | |
1200 | 12003 | 3 | 300 | 30 | 5 | 2.4 | 0.08 | -0.08 |
12004 | 4 | 360 | 37 | 7 | 3.0 | 0.08 | -0.08 | |
1400 | 14002 | 2 | 280 | 30 | 5 | 2 | 0.06 | -0.08 |
14003 | 3 | 340 | 37 | 7 | 2.4 | 0.06 | -0.08 | |
1600 | 16002 | 2 | 300 | 30 | 5 | 1.7 | 0.06 | -0.08 |
16003 | 3 | 340 | 40 | 7 | 2.3 | 0.06 | -0.08 | |
1800 | 18002 | 2 | 300 | 30 | 5 | 1.5 | 0.03 | -0.08 |
18003 | 3 | 360 | 40 | 7 | , , , , , , 2.2 | 0.03 | -0.08 | |
2000 | 20002 | 2 | 300 | 30 | 5 | 1.4 | 0.03 | -0.08 |
20003 | 3 | 360 | 40 | 7 | 2.1 | 0.03 | -0.08 | |
2200 | 22002 | 2 | 320 | 30 | 5 | 1.3 | 0.03 | -0.07 |
22003 | 3 | 380 | 40 | 7 | 2.0 | 0.03 | -0.07 | |
2400 | 24002 | 2 | 320 | 30 | 5 | 1.1 | 0.03 | -0.07 |
24003 | 3 | 380 | 40 | 7 | 1.9 | 0.03 | -0.07 | |
2600 | 26002 | 2 | 320 | 35 | 5 | 1.3 | 0.03 | -0.07 |
26003 | 3 | 380 | 45 | 7 | 1.8 | 0.03 | -0.07 | |
2800 | 28002 | 2 | 330 | 35 | 5 | 1.2 | 0.03 | -0.07 |
28003 | 3 | 410 | 48 | 7 | 1.7 | 0.03 | -0.07 | |
3000 | 30002 | 2 | 330 | 35 | 5 | 1.1 | 0.03 | -0.07 |
30003 | 3 | 410 | 48 | 7 | 1.6 | 0.03 | -0.07 | |
3200 | 32002 | 2 | 330 | 35 | 5 | 1.0 | 0.03 | -0.07 |
32003 | 3 | 410 | 48 | 7 | 1.5 | 0.03 | -0.07 | |
3400 | 34002 | 2 | 340 | 35 | 5 | 1.0 | 0.03 | -0.07 |
34003 | 3 | 420 | 48 | 7 | 1.4 | 0.03 | -0.07 | |
3600 | 36002 | 2 | 340 | 35 | 5 | 0.9 | 0.03 | -0.07 |
36003 | 3 | 420 | 48 | 7 | 1.3 | 0.03 | -0.07 | |
3800 | 38002 | 2 | 340 | 35 | 5 | 0.9 | 0.03 | -0.07 |
38003 | 3 | 420 | 48 | 7 | 1.2 | 0.03 | -0.07 | |
4000 | 40002 | 2 | 350 | 35 | 5 | 0.8 | 0.01 | -0.07 |
40003 | 3 | 440 | 48 | 7 | 1.2 | 0.01 | -0.07 | |
4200 | 42002 | 2 | 350 | 35 | 5 | 0.8 | 0.01 | -0.07 |
42003 | 3 | 440 | 48 | 7 | 1.2 | 0.01 | -0.07 | |
4400 | 44002 | 2 | 350 | 35 | 5 | 0.8 | 0.01 | -0.07 |
44003 | 3 | 440 | 48 | 7 | 1.1 | 0.01 | -0.07 | |
4600 | 46002 | 2 | 350 | 35 | 5 | 0.7 | 0.01 | -0.05 |
46003 | 3 | 440 | 48 | 7 | 1.1 | 0.01 | -0.05 | |
4800 | 48002 | 2 | 350 | 35 | 5 | 0.7 | 0.01 | -0.05 |
48003 | 3 | 440 | 48 | 7 | 1.0 | 0.01 | -0.05 | |
5000 | 50002 | 2 | 370 | 35 | 5 | 0.6 | 0.01 | -0.05 |
50003 | 3 | 470 | 48 | 7 | 0.9 | 0.01 | -0.05 | |
5400 | 54002 | 2 | 370 | 30 | 5 | 0.6 | 0.01 | -0.05 |
54003 | 3 | 470 | 43 | 7 | 0.9 | 0.01 | -0.05 | |
5800 | 58002 | 2 | 370 | 30 | 5 | 0.5 | 0.01 | -0.05 |
58003 | 3 | 470 | 43 | 7 | 0.8 | 0.01 | -0.05 | |
6000 | 60002 | 2 | 370 | 30 | 5 | 0.5 | 0.01 | -0.05 |
60003 | 3 | 470 | 43 | 7 | 0.8 | 0.01 | -0.05 |
一般用在低压管道上面。压力等级;PN0.01-0.6MPa,两端连接材质一般为碳钢法兰,也可以根据客户定做各种非标法兰,其它材质有塑料,不锈钢。 补偿器安装注意事项
1、补偿器的安装应按照管系施工图及补偿器安装说明书要求进行。
2、安装补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用,因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。对于导向、固定支架的设置原则,请祥见“波纹补偿器安装指南”。
3、补偿器用的波纹管是用薄壁不锈钢板成型的,因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
4、安装前应清除波纹管及管道内异物,保证波纹管正常运动。
5、对有流向要求的补偿器应按介质流向箭头的要求进行安装。
6、为了使波纹管处于良好的工作状态,安装时不能用补偿器的变形,包括轴向、横向、扭转等来调正管系位置安装误差。
7、补偿器安装完毕后,在系统运行前要拆除所有涂黄色的运输固定螺杆。
